斑馬打印機指令簡介, ZPL 學習資料
最新ZPL手冊更新2023年11月版本
ZPL手冊中有詳細的說明，可以參考下面的方法學習各個指令的使用方法
** 本文尾部更新內容**
**最新增加的^FE指令和使用方法**
1打印方法
打印機使用多種端口通信，直接通過串口/USB口/網絡端口/藍牙端口將指令字符串發送給打印機即可。
1、Hello World!
指令：
^XA
^JMA^LL200^PW680^MD10^PR2^PON^LRN^LH0,0
^FO10,30
^A0N,72,72
^FD Hello World!^FS
^XZ
打印實現效果：
說明：
打印機的指令用“^”作為開頭，任何打印指令都是從^XA開始，到^XZ結束。指令的參數直接放在指令后面，如指令
^FDstring^FS
^FD是一段字符串的開頭，^FS是一段字符串的結尾，string就是代表要打印的字符串
上述
^FD Hello World!^FS
就是以表示指定要打印的字符串為“ Hello World!”（沒錯，包含前面的空格）
同時，要打印該字符，還必須先指定它所在的坐標（如^FO10,30）和字體參數（如^A0N,72,72）
^FOx,y
x代表橫坐標，y代表縱坐標，如果你將x的值改為20，那么“ Hello World!”將會右移一段距離。
^Aab,c,d
^A有a,b,c,d四個參數
a，字體類型，的取值范圍從【0-9，A-Z】，0是默認的內置字體，若需要其他字體則需要設置，在打印中文這一節將會說明。
b，旋轉角度，注意參數a和b之間并沒有逗號，有【N,R,I,B】四個選項，分別代表正常，順時針旋轉90°，180°、270°。
c，字符高度
d，字符寬度
^JMA^LL200^PW680^MD10^PR2^PON^LRN^LH0,0
這條指令設置打印機的參數，可以拆分如下：
^JMA ——每毫米設定點，A表示【24 dots/mm, 12 dots/mm, 8 dots/mm or 6 dots/mm】
^LL200 ——標簽高度，這里是200個點
^PW680 ——標簽寬度，這里是680個點
^MD10 ——標簽深度，可選值【-30~30】，值越高標簽濃度越高
^PR2 ——打印速度，實際這是一個多參數的指令，^PRa,b,c，b和c不設置則為默認值。其中a是打印速度，可選值【1-14，A-E】，值越大速度越快，其中字母【2=A,3=B,4=C,6=D,8=E】,即設置A與設置2無異。b和c的參數用于設置推出和回卷速度，默認即可。
^PON ——打印方向，有【N，I】兩個值可選，N是正常，I是倒置（標簽底部先出）
^LRN ——打印反轉，有【Y,N】兩個值可選，N是正常，Y表示將產生黑底白字（需要先繪制黑色填充方框）
如以下指令：
^XA
^JMA^LL200^PW680^MD30^PR2^PON^LRY^LH0,0
^FO8,28
^GB400,50,100^FS
^FO10,30
^A0N,72,72
^FD Hello World!^FS
^XZ
打印輸出效果：
^LH0,0 ——標簽起點
2、打印中文字符
指令：
^XA
^SEE:GB18030.DAT^FS
^CWZ,E:SIMSUN.FNT
^CI26
^JMA^LL200^PW680^MD10^RP2^PON^LRN^LH0,0
^FO20,100
^AZN,72,72
^FD中123文ABC測試^FS
^PQ1
^XZ

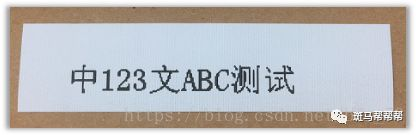

打印輸出效果：
說明：
中文字符的打印需要預先設置字體庫，而且在傳輸?shù)臅r候需要用GB2312的編碼方式傳輸，否則會出現亂碼。
^AZN,72,72
注意第一個參數Z，它代表使用我們自己設置的Z字體，72代表字體的大小，由于使用了點陣字體，這里的大小必須是24的整數倍。
^SEE:GB18030.DAT^FS
該指令共有三個參數
^SEa:b.c
參數a代表本地編碼表的選擇，可選值有【R,E,B,A】這四個參數的值定義暫時沒有詳細的資料，目前知道它用于區分ZPL指令和ZPL II指令，默認為R，這里使用E。
參數b代表編碼的名稱，目前網上找到的資料都是使用GB18030，暫時沒有發現其他編碼。
參數c代表編碼的后綴名，一般是DAT。
^CWZ,E:SIMSUN.FNT
該指令共有4個參數
^CWa,b:c.d
參數a代表設置的這個字體編號，可選值【A-Z和0-9】，當這里設置了以后，^A的第一個參數才能引用到這個字體。
參數b同^SE的參數a。

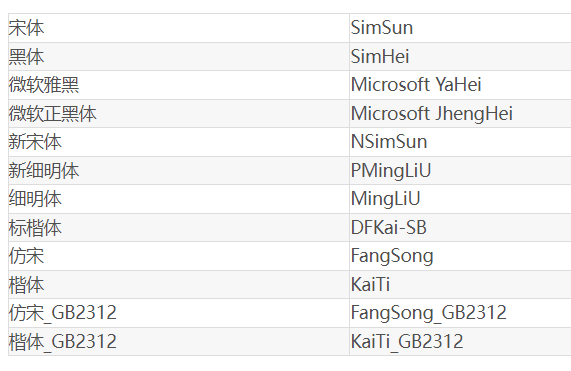

參數c代表字體名稱，這里的SIMSUN是宋體，可參考
https://blog.csdn.net/amy_king_0/article/details/54141460
嘗試設置更多字體類型，但是打印出來沒啥區別。
參數d代表字體后綴名，一般是TTF。
中文字體導入使用參考：
3、打印中文二維碼
^XA
^JMA^LL450^PW700^MD0^PR3^PON^LRN^LH0,0
^CI28
^FO200,30
^BQN,2,10
^FDHM,B0200 中文測試！123#測試￥ABC%測試^FS
^XZ

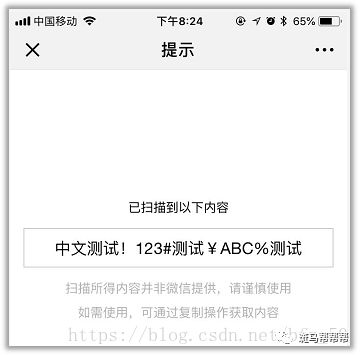

打印輸出效果：
說明：
該二維碼有時掃不到，需要拿遠一點才掃得到，而且打印機在打印了中文字符以后，需重新開關打印機清除緩存，才能打印。
其中^BQN,2,10是指定二維碼，指令格式如下：
^BQa,b,c
a代表二維碼方向，默認是N
b代表二維碼的版本，可選值有【1,2】，1是原始版本，2是增強版本，推薦用2，因為1掃不出來。
c代表二維碼的放大程度，可選值【1-10】
注意二維碼的打印還需要與^FD配合，當我們使用^BQ這個函數時，^FD必須設置相關的參數
^FDab,cd^FS
a：錯誤糾正率，【H,Q,M,L】H是超高可靠度，L是高密度，建議使用H
b：數據輸入模式，【A,M】A是自動模式（參數c可省略），M是手動模式（需要指定參數c的字符類型）
c：字符模式，【N】數字，【A】字符，【B】字節，【K】Kanji（日文漢字）
d：二維碼的內容
2023 年更新 ^FE 連接數據指令。

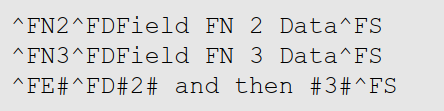

^FE
通過引用 ^FN 字段，^FE 命令允許字段數據連接和子串提取。
^FE 命令必須用在每條 ^FD 命令之前，并且只適用于該 ^FD 字段。
如果一個 ^FE 命令沒有緊接在一個 ^FD 命令之前，則該 ^FD命令沒有激活字段連接字符。

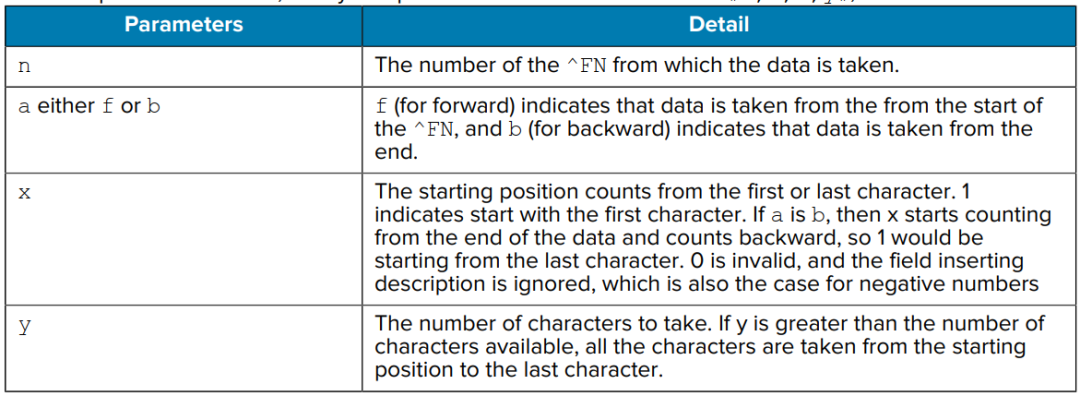

格式：^FEa
^FE指令能很方便的實現脫機打印中的數據組合處理
^FE目前支持機型
Supported Zebra Printers
? ZD421C
? ZD421D
? ZD621D
? ZD621T
? ZT411
? ZT421
? ZT510
? ZT610
? ZT620
