在一些特殊的應用場合，使用在條碼數據中插入控制符，能夠快速的和應用程序結合，達到高效處理的能力。
像CODE 128，CODE 39E 類型都支持控制符號編碼，比如換行<LF>、自動填表<HT>等。常用于管理系統特殊格式分割錄入，也可以選擇不常用的符號做加密防偽使用
常見控制符
十六進制代碼 | 縮寫 | DEC 多國字符名 |
00 | NUL | 空字符 |
01 | SOH | 標題起始 (Ctrl/A) |
02 | STX | 文本起始 (Ctrl/B) |
03 | ETX | 文本結束 (Ctrl/C) |
04 | EOT | 傳輸結束 (Ctrl/D) |
05 | ENQ | 詢問 (Ctrl/E) |
06 | ACK | 認可 (Ctrl/F) |
07 | BEL | 鈴 (Ctrl/G) |
08 | BS | 退格 (Ctrl/H) |
09 | HT | 水平制表符 (Ctrl/I) |
0A | LF | 換行 (Ctrl/J) |
0B | VT | 垂直制表符 (Ctrl/K) |
0C | FF | 換頁 (Ctrl/L) |
0D | CR | 回車 (Ctrl/M) |
0E | SO | 移出 (Ctrl/N) |
0F | SI | 移入 (Ctrl/O) |
10 | DLE | 數據鏈接丟失 (Ctrl/P) |
11 | DC1 | 設備控制 1 (Ctrl/Q) |
12 | DC2 | 設備控制 2 (Ctrl/R) |
13 | DC3 | 設備控制 3 (Ctrl/S) |
14 | DC4 | 設備控制 4 (Ctrl/T) |
15 | NAK | 否定接受 (Ctrl/U) |
16 | SYN | 同步閑置符 (Ctrl/V) |
17 | ETB | 傳輸塊結束 (Ctrl/W) |
18 | CAN | 取消 (Ctrl/X) |
19 | EM | 媒體結束 (Ctrl/Y) |
1A | SUB | 替換 (Ctrl/Z) |
1B | ESC | 換碼符 |
1C | FS | 文件分隔符 |
1D | GS | 組分隔符 |
1E | RS | 記錄分隔符 |
1F | US | 單位分隔符 |
20 | SP | 空格 |
一. 斑馬 ZPL 指令打印含控制符的條碼
例如最常見的，打印一個含有回車換行的QR條碼。
我們查詢上表可以看到回車符和換行符分別對應十六進制值0D ,0A
所以，只需要在我們ZPL 指令中輸入^FH 指令，讓它能夠讓打印機認識十六進制的字符
所以，下面這個就是一個包含回車換行的QR條碼
^XA
^F0100,100
^BQN,2,5
^FH
^FDLA,1234_0D_0A5678^FS
^PQ1
^XZ
輸出效果
其他控制符也類比，在條碼內容中插入其他控制符。當然你也可以選擇不同支持控制符的條碼類型：例如CODE 128，CODE 39E , QR , PDF417
_04 -> <EOT>
_06 -> <ACK>
_09 -> <Tab>
_1D -> <GS>
_1E -> < RS>
_1F -> <US>
二. ZebraDesigner 3條碼打印怎么插入控制符號?
在ZebraDesigner 3插入控制符操作如下（本文小編以插入控制符<Tab>及<CR>為例）：

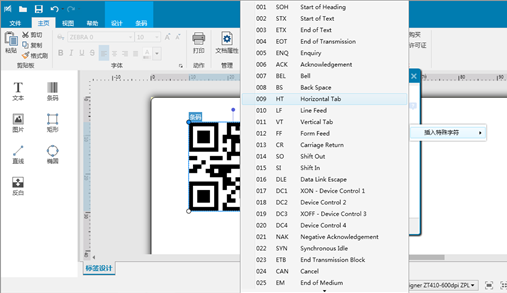

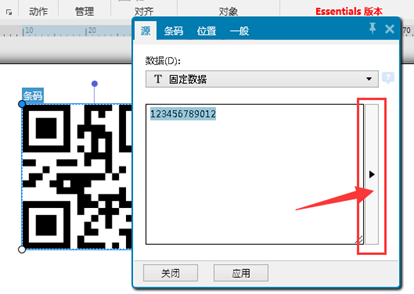

1、在ZebraDesigner 3中雙擊創建的條碼，打開條碼屬性對話框，單擊數據源選項卡，點擊嵌入的數據源右側的 “插入特殊字符”按鈕。
2、在彈出的對話框中，選擇“控制符”選項卡，找到要插入的控制符，單擊插入即可。
3、單擊關閉，控制符插入完成。
注意！ZebraDesigner在你點擊應用后會隱藏控制字符。

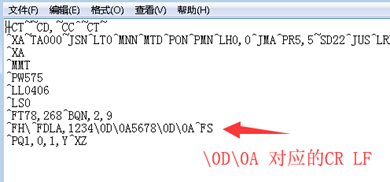

但是在打印輸出，我們可以看到生成的ZPL模板，已經自動添加了控制符
三. 條碼掃描輸出使用控制字符
Zebra 默認掃描槍解碼后是不輸出控制字符的。是“Disable FunctionKey Mapping”

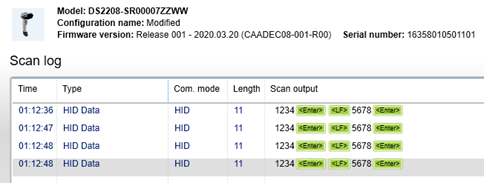

所以掃描時我們需要通過工具123Scan才能看到
如果客戶需要，可以掃描“Enable Function Key Mapping”條碼設置
這樣，如果條碼中有回車換行控制符，掃描槍也會發生相同的控制指令
使輸出有回車換行的效果。
例如：還是掃描剛才打印的條碼

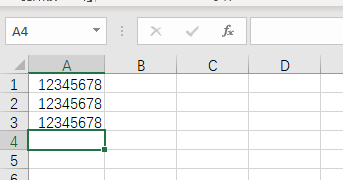

如果默認設置掃描到的數據是忽略控制符，輸入在Execl 同一欄。
Disable Function Key Mapping

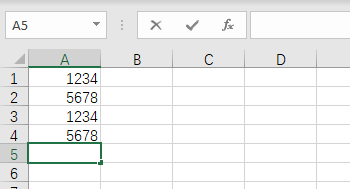

Enable Function Key Mapping
四. 掃描后控制符轉換為明文輸出
分析客戶的需求，就是要將控制符轉換為字符輸出。
所以我們只需要用123Scan的 ADF高級掃描設置。
對控制符,<EOT>,<RS>,<GS>進行轉換后輸出：

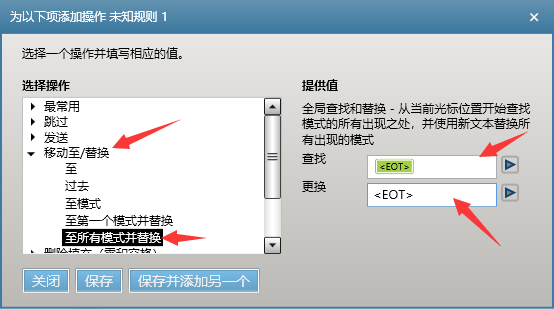

我們選擇“添加操作”，在操作中選擇“至所有模式并替換”，然后選擇對應的控制符<EOT>, 然后在更換框中輸入對應的字符<EOT>，然后保存

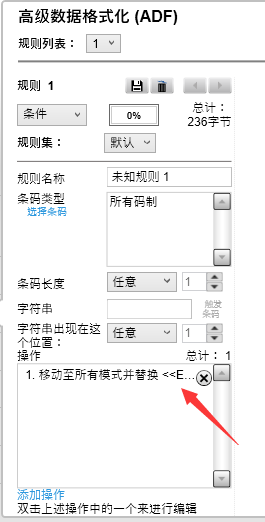

這時候我們可以看到，我們已經成功添加了第一條操作。
對所有字符搜索替換一遍之后，

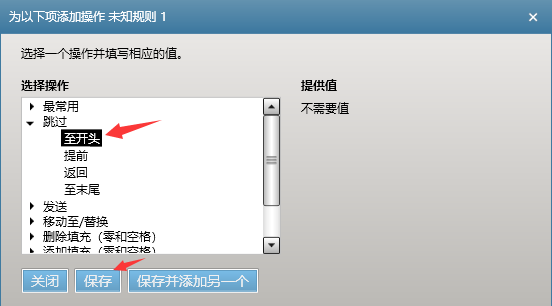

我們需要讓處理記錄點
移動到數據最前端
方便進行其他控制符的替換
喝口水，我們開始替換其他的控制符

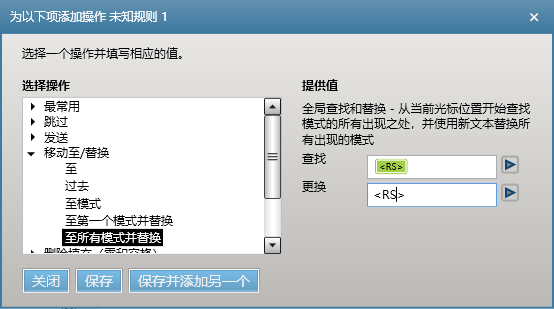

<RS><GS>
在所有控制字符替換完成后，
我們需要讓處理記錄點
移動到數據最前端

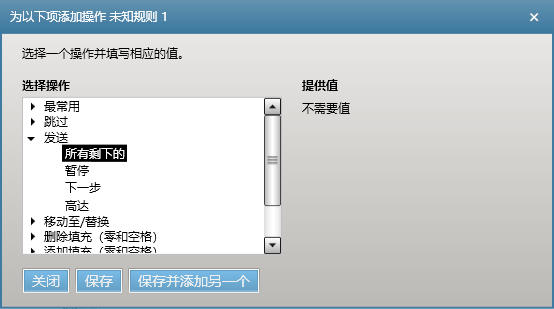

然后將整個字符串發送出來
這個你就可以看到一個完整的
數據操作列表
這樣我們就完成了一個ADF配置

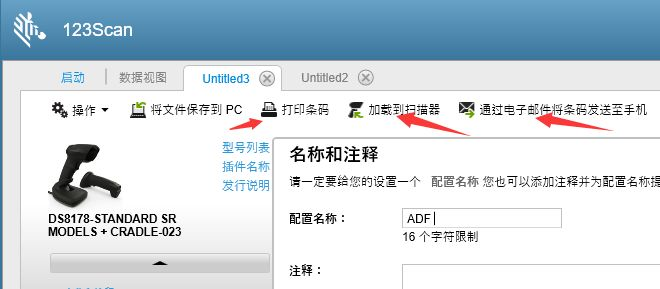

我們可以選擇：部署給掃描槍讓設置生效即可
如下就是我們今天生產成的配置碼。
