Datawedge 官方手冊請參考
http://techdocs.zebra.com/datawedge/
我這里只是 datawedge 7.0.4 的部分中文解析
以安卓系統為例
Datawedge的設置

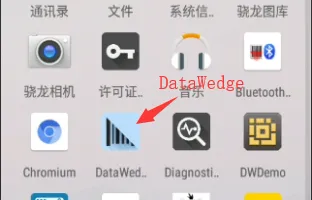

我們首先打開apk

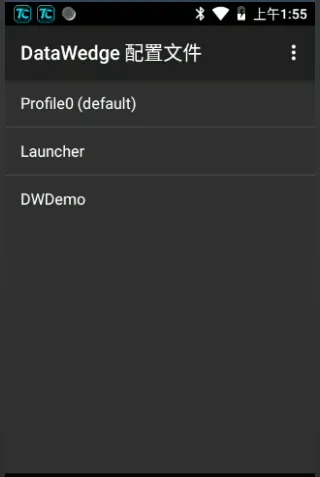

可以看到如下圖的配置界面
里面已經包含了3個配置
profile0 是系統默認關聯
launcher是一些系統程序關聯
DWDemo 與掃描演示程序關聯
所以如果你自己開發的程序
要接收使用掃描頭掃描的數據
請一定要把你的程序關聯
Datawedge就像一個連接器
把掃描引擎和你的應用apk
連接起來的通道
如果你不設置
系統默認使用Profile0的配置
你可以為自己的apk新建一個配置
這樣就不被其他應用影響
在新建完成TEST后
進入配置

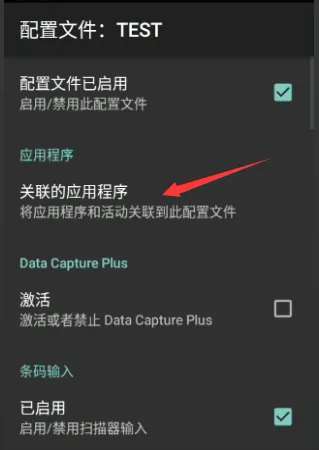

然后選擇“關聯應用程序”

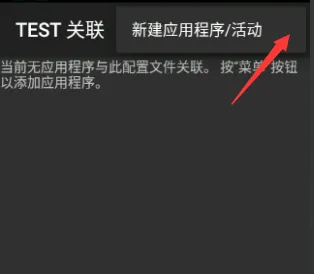

可以選擇右上角"..."
新建應用程序/活動
關聯你的應用APK

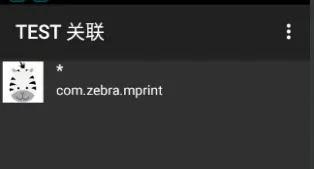

例如我選擇自己的小程序
然后選擇apk對應的所有活動
這樣就算是關聯好了
這樣我在使用自己apk的時候
就能通在光標處
掃描輸入數據采集信息。
以上只是最簡單的設置
下面我們來看看Datawedge還能做些什么
NO.1

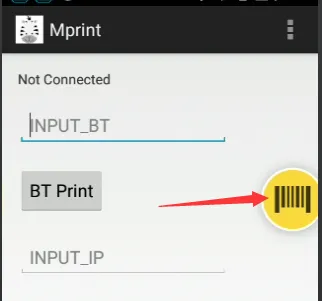

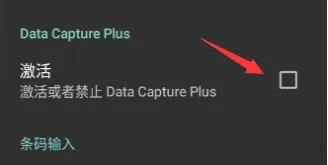

勾選Data capture plus
激活觸屏掃描虛擬按鍵
勾選后可以在屏幕上
看到一個位置可以
根據你手指位置調整的
黃色掃描觸發按鍵區

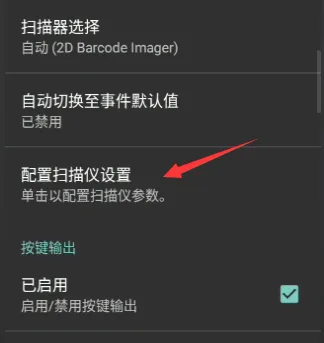

NO.2配置掃描儀參數
進入之后
你可以根據需要
做很多掃描引擎的高級配置
1-選擇PDA連接的掃描器
2-可以選擇解碼器支持的條碼類型
3-可以設置每種條碼解碼時的參數
4-設置UPC/EAN的參數

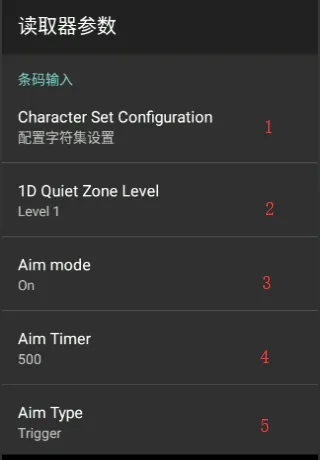

5-設置讀取器參數
設置讀取器參數很重要
設置讀取器參數很重要
設置讀取器參數很重要
客戶想要的
掃描器的優化可能都在這里
5-1設置條碼的字符集。
二維碼識別中文亂碼可能就是UTF-8和GB2312
可以在這里設置調整

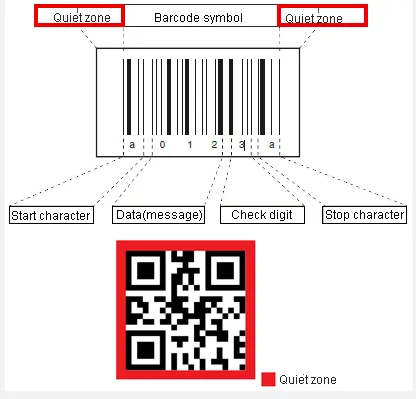

5-2設置一維條碼的禁區等級
也就是條碼周圍的留白區
5-3瞄準點開關
打開關閉掃描時候的瞄準點/線
5-4瞄準的時間 Aim Timer
這個瞄準對焦時間

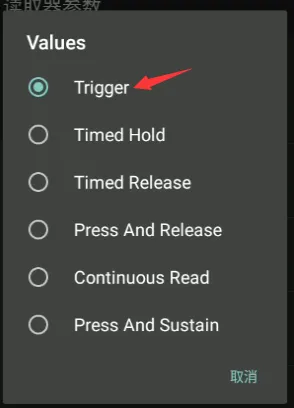

5-5瞄準掃描觸發方式
你可以在這里設置不同的
掃描觸發方式
觸發 - 對于每次觸發按下，可以掃描單個條形碼。
定時保持 - 按下一次觸發后，瞄準會話將在Aim Timer指定的時間內啟動。當此時間到期時，啟動解碼會話并且可以看到掃描光束。解碼會話將保持活動狀態，直到波束計時器到期，觸發器被釋放或條形碼被解碼。
定時釋放 - 按下觸發后，啟動瞄準會話并繼續直到觸發釋放。如果釋放觸發時目標定時器到期，將啟動解碼會話，掃描光束可見，其剩余時間等于Beam timer或條形碼被解碼。
按下并釋放 - 按下并釋放扳機時掃描光束開始。解碼會話將保持活動狀態，直到波束計時器到期或條形碼被解碼。
連續讀取 - 按住掃描觸發器將連續掃描條形碼。Zebra RS507藍牙環形掃描儀不支持。
往下翻

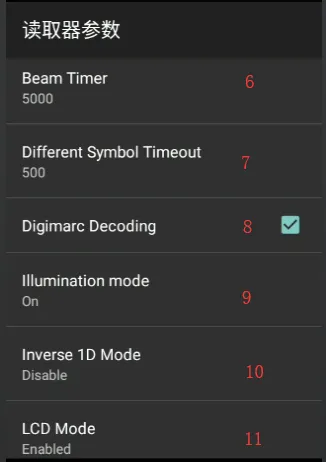

5-6掃描解碼的時間 Beam timer
你按住掃描鍵，PDA等待掃描的最長時間
是ms為單位
5-7掃描到不同條碼的超時
為了保證數據傳輸?shù)目煽啃?/span>
這里設置了解讀下一個不同條碼
間隔的時間
將這個時間調小可以提高
解碼反應速度
5-8掃描Digimarc 解碼支持
設置打開可以支持
印刷的隱形Digimarc條碼
Digimarc條碼目前用在很多零售商品
人眼看不到條碼，但是機器可以識讀
5-9掃描時候輔助照明
設置可以打開關閉
掃描解碼時候的輔助照明燈光
5-10掃描反白1維條碼支持
設置打開可以支持
反白的一維條碼
5-11掃描LCD屏幕上條碼支持
設置打開可以支持
LCD液晶屏上的條碼
繼續往下翻

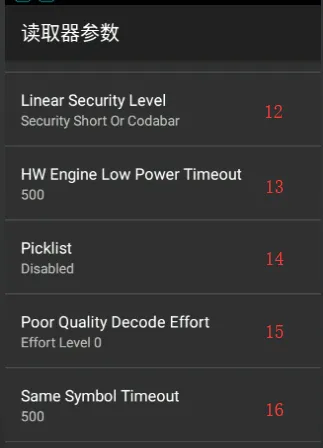

5-12掃描線性安全級別
設置選擇條碼的不同
線性安全級別的設置
針對不同長短條碼的安全冗余
5-13掃描在低電量超時
設置在低電量時的工作處理
5-14掃描Picklist 瞄準掃描
設置瞄準點對準掃描
設置后只有瞄準點照射的
條碼能夠被解析
5-15低品質條碼級別
低品質條碼設置
線性安全級別的設置

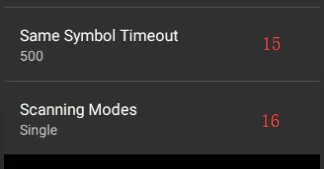

5-15相同條碼掃描間隔
未來避免同一個條碼
數據掃描時被重復錄入
5-16設置條碼掃描模式
在這里可以選擇
單條碼采集
多條碼采集
5-17設置DPM掃描配置
在支持DPM的手持PDA
讀取器參數
還有2項DPM相關的設置
DPM的照明模式
和
DPM的掃描解碼模式
1 禁用DPM模式
2 激光蝕刻DPM
3 蝕刻和撞針DMP
以上都是一些硬件設置
如果客戶需要對掃描數據
進行預處理
可以通過修改

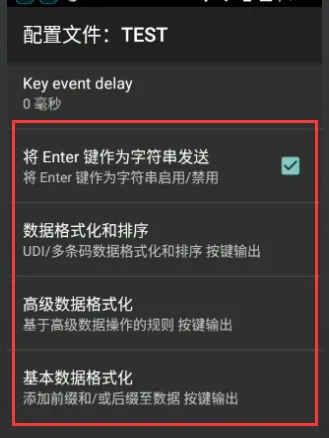

“按鍵輸出”或“intent輸出”的配置
基本數據格式化
高舉數據格式化
等功能
可以方便的
為掃描的數據添加回車符，制表符
增加前后綴字符
設置為16進制格發送

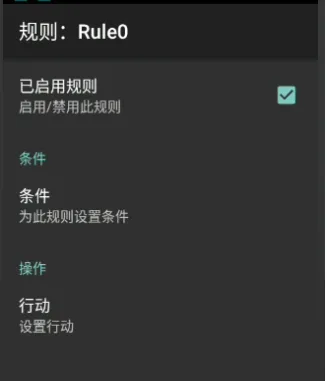

或者添加自己的規則
對數據的進行自定處理

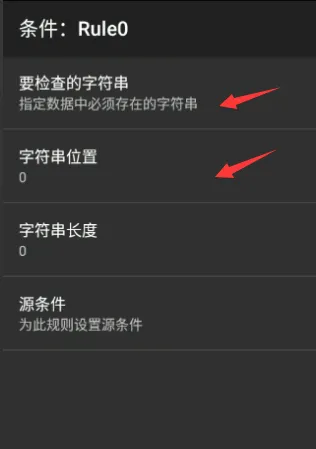

在設置規則注意：
x - 檢查字符“x”
\xhh - 檢查十六進制值為0xhh的字符
\uhhhh - 檢查值為0xhhhh的Unicode字符
字符串位置 - 檢查“要檢查的字符串”參數中指定的字符串的起始位置（從0開始）。例如，如果獲取字符串“123ABC123”，則字符串位置為3的目標字符串“AB”將調用操作，但如果“AB”位于字符串中的任何其他位置，則不會調用操作（或者不存在）。請注意，示例字符串的“AB”部分從左邊的第四個字符開始，從0開始計數時是位置3。
然后設置相應的操作
看了這么多

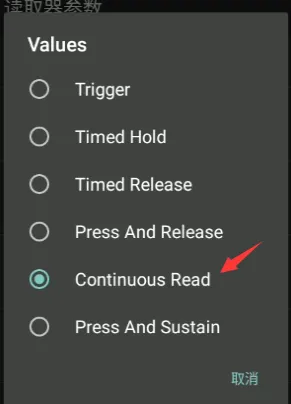

1 按住掃描鍵連續掃描
修改“讀取器參數”下
5-5瞄準掃描觸發方式 ，設置為連續識讀
這樣按住掃描鍵，就開始解讀條碼，知道松開按鍵
2 瞄準點選擇識讀
在“讀取器參數”下
5-14掃描Picklist 瞄準掃描
設置瞄準點對準掃描
3 一次性多條碼掃描
通過設置“讀取器參數”
5-16設置條碼掃描模式
在這里可以選擇
多條碼采集
默認的是5個條碼同時采集

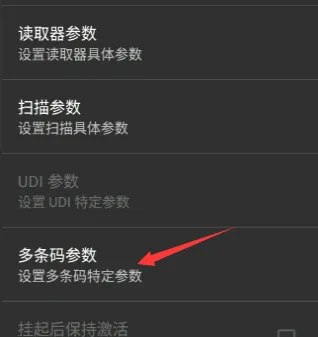

可以在上一級“多條碼參數”中設置
需要一次掃描的條碼數量。值范圍：2到10

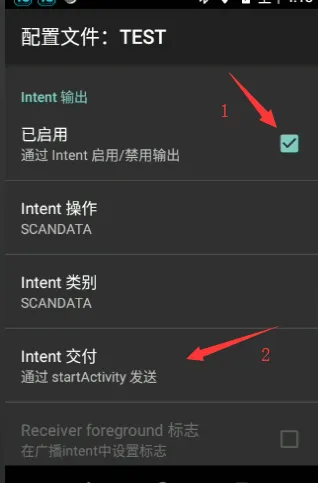

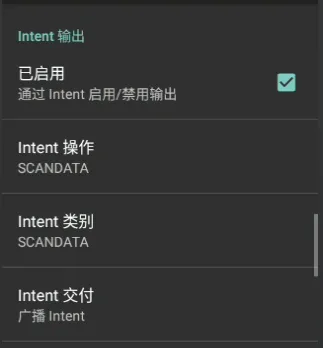

4 intent 廣播模式設置
如果您需要在開發程序中

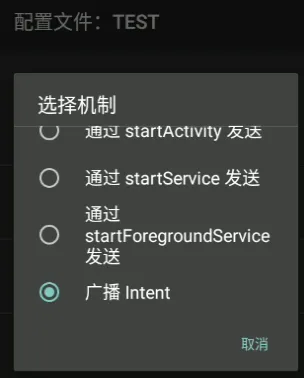

通過intent 廣播方式獲取掃描到的數據
請勾選 intent 輸出 后的 啟用標記
然后在你代碼AndroidManifest.xml 文件中添加
<intent-filter>
...
<action android:name="android.intent.action.DEFAULT" /><category android:name="android.intent.category.MAIN" /></intent-filter>然后調用
注意，這是斑馬默認的名字
android.intent.category.DEFAULT
android.intent.category.MAIN
如果客戶是已經開發好的程序
你可以嘗試修改成他們程序中已經設置好的
intent 操作
用斑馬的設備去適配
修改intent 操作
最后還有一個不常用的功能

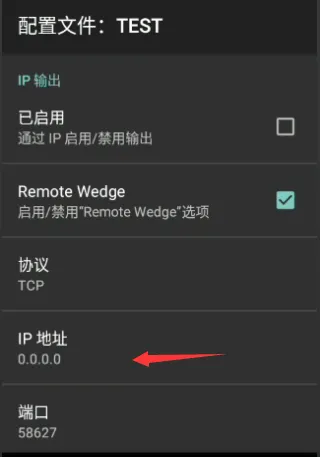

IP 輸出
就是把掃描到的數據發送到
固定IP的PC設備上去
1.訪問Zebra支持門戶網站上的IP Wedge for Windows下載頁面，接受EULA并下載。
https://www.zebra.cn/us/en/support-downloads/software/utilities/ipwedge-for-datawedge.html
注意：Windows Mobile / CE設備可能需要不同版本的IPWedge。有關更多信息，請訪問Windows Mobile / CE下載頁面。
2. 在要將掃描數據發送到的系統上安裝.zip文件。

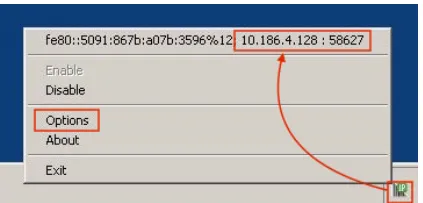

3. 運行IPWedge應用程序。屏幕顯示類似于下圖。記下IP地址和端口號（在紅色框中）。
PWedge系統托盤菜單顯示系統IP地址和受監控端口
